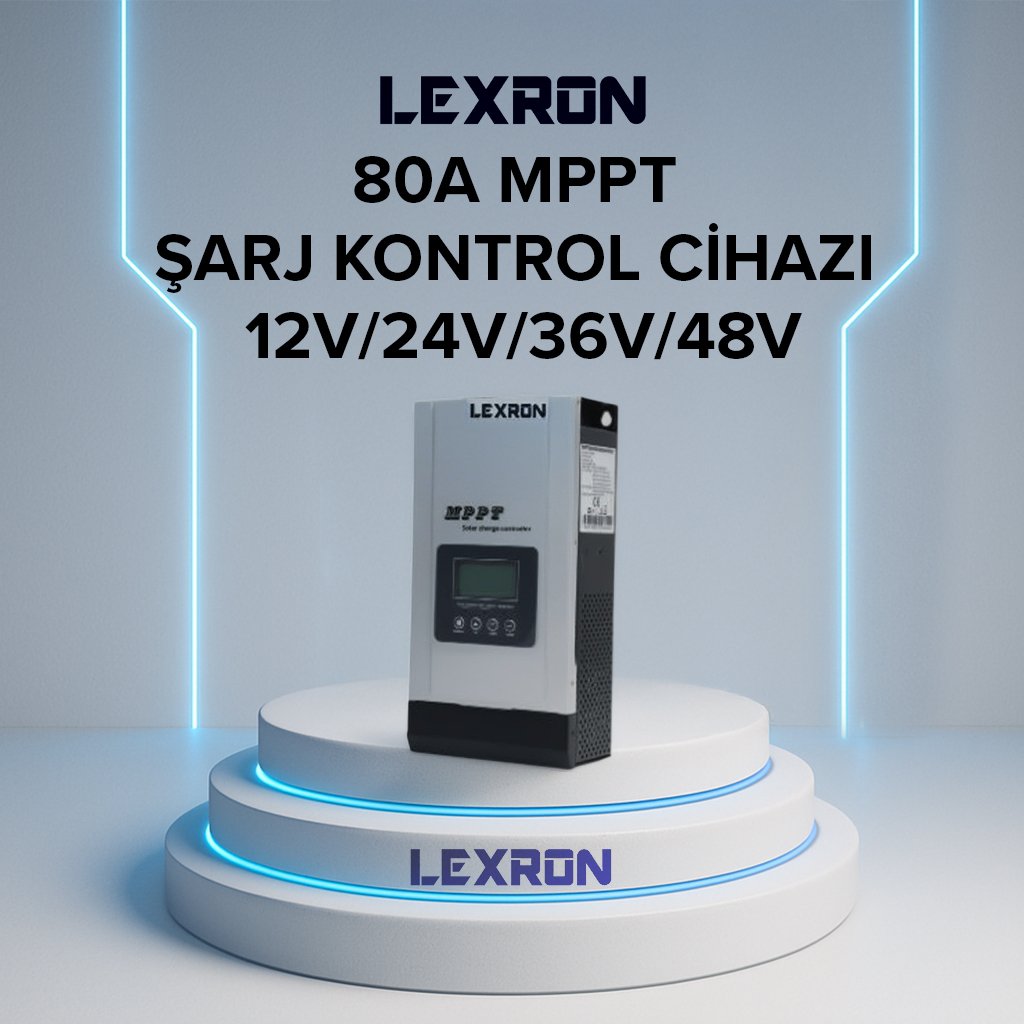

Lexron 80A 12V/24V/36V/48V MPPT Solar Şarj Kontrol Cihazı

MPPT Şarj Kontrol Cihazı Ne İşe Yarar?

Güneş paneli doğrudan aküye bağlanamaz. Panelin ürettiği gerilim gün içinde sürekli değişir ve akünün kabul edebileceği seviyenin üzerine çıkabilir. Şarj kontrol cihazı bu iki bileşen arasına girerek panelden gelen enerjiyi akünün şarj gerilimine düzenler, akü dolduğunda şarjı keser ve gece ters akım akmasını engeller.

MPPT cihazlar bu temel görevin ötesinde bir işlev daha yerine getirir: panelin maksimum güç noktasını bulup orada çalıştırır ve aradaki voltaj farkını akıma çevirir.

MPPT Neden Daha Fazla Enerji Üretir?

Bir güneş panelinin gücü, voltaj ile akımın çarpımıdır. 36 hücreli bir panel örneğin 18,6V ve 9,4A değerlerinde 175W üretir. Ancak 12V akü şarj edilirken sistem yaklaşık 13,5V’ta çalışır.

PWM cihazlarda panel, akünün voltajına çekilerek çalıştırılır: 13,5V × 9,4A = yaklaşık 127W. Aradaki 48W kayıp olarak gider.

MPPT cihaz ise paneli kendi maksimum güç noktasında (18,6V) çalıştırır, 175W gücü alır ve bunu akü tarafında voltaj düşürüp akım yükselterek aktarır: 13,5V × 13A = yaklaşık 175W. Kayıp yalnızca dönüştürme verimi kadardır.

Pratikte MPPT cihazlar PWM cihazlara göre %20-30 bandında daha fazla enerji kazandırır. Bu fark, panel voltajı akü voltajından ne kadar yüksekse o kadar büyür. Soğuk havalarda panel voltajı yükseldiği için kazanç kışın daha da belirginleşir.

Hangi Panellerle Kullanılır?

MPPT cihazların asıl avantajı, yüksek voltajlı panelleri düşük voltajlı akü sistemlerinde kullanabilmektir. 60 veya 72 hücreli şebeke tipi paneller (Vmp 30-48V bandında), MPPT cihaz olmadan 12V veya 24V akü şarjında kullanılamaz.

Bu modelin MPPT çalışma aralığı 60-130V, maksimum giriş voltajı ise 145VDC’dir. Cihazın verimli çalışması için panel dizisinin çalışma voltajının 60V üzerinde olması gerekir; bu da en az iki adet 60 hücreli panelin seri bağlanması anlamına gelir. Toplam Voc değeri hiçbir koşulda 145V’u aşmamalıdır.

5000W Panel Kapasitesi

Cihaz maksimum 5000W panel giriş gücünü destekler ve 80A şarj akımı verebilir. 48V akü sisteminde 80A, yaklaşık 3,8 kW şarj gücü demektir. %99 dönüştürme verimi, panelden alınan enerjinin neredeyse tamamının aküye aktarıldığı anlamına gelir. -25°C ile +55°C arası çalışma aralığı, cihazın dış mekâna yakın ve sıcaklık değişimi yüksek ortamlarda da kullanılabileceğini gösterir.

Kullanım Alanları

• Büyük ölçekli off-grid güneş enerjisi sistemleri
• 48V akü grubu kurulumları
• Villa ve müstakil ev enerji sistemleri
• Tarımsal sulama ve çiftlik uygulamaları
• Konteyner ve saha tesisleri
• İş yeri ve atölye enerji sistemleri

Teknik Özellikler

Üretici datasheet (PDF)

Kimler İçin Uygun?

48V akü grubu kuran ve 5 kW bandına kadar panel bağlayacak kullanıcılar için uygundur. Villa, çiftlik, atölye ve büyük bağ evi kurulumlarında inverterden bağımsız bir solar şarj hattı oluşturmak isteyenler için tasarlanmıştır. %99 verim ve geniş sıcaklık aralığı, sürekli çalışan sistemlerde öne çıkan özelliklerdir.

Sisteminizi tamamlamak için güneş panelleri, lityum aküler ve tam sinüs inverterler kategorilerimizi inceleyebilirsiniz.

Satın Almadan Önce Kontrol Edin

• Panel voltajı: Panel dizinizin toplam açık devre voltajı 145V’u aşmamalıdır ve çalışma voltajı 60-130V MPPT aralığına düşmelidir.
• Soğuk hava düzeltmesi: Panel Voc değeri düşük sıcaklıklarda yükselir. String hesabını yılın en soğuk gününe göre yapın; aksi halde kış sabahlarında cihaz giriş sınırı aşılabilir.
• Şarj akımı: 80A şarj akımı ve 5000W panel kapasitesi büyük sistemler içindir. Küçük kurulumlarda bu kapasite gereksiz maliyet oluşturur.
• Akü kimyası: Lityum akü kullanacaksanız cihazın LiFePO4 şarj profilini desteklediğini doğrulayın.
• Kablo kesiti: Akü tarafındaki akım panel tarafından yüksektir; kablo kesitini cihazın şarj akımına göre seçin.
