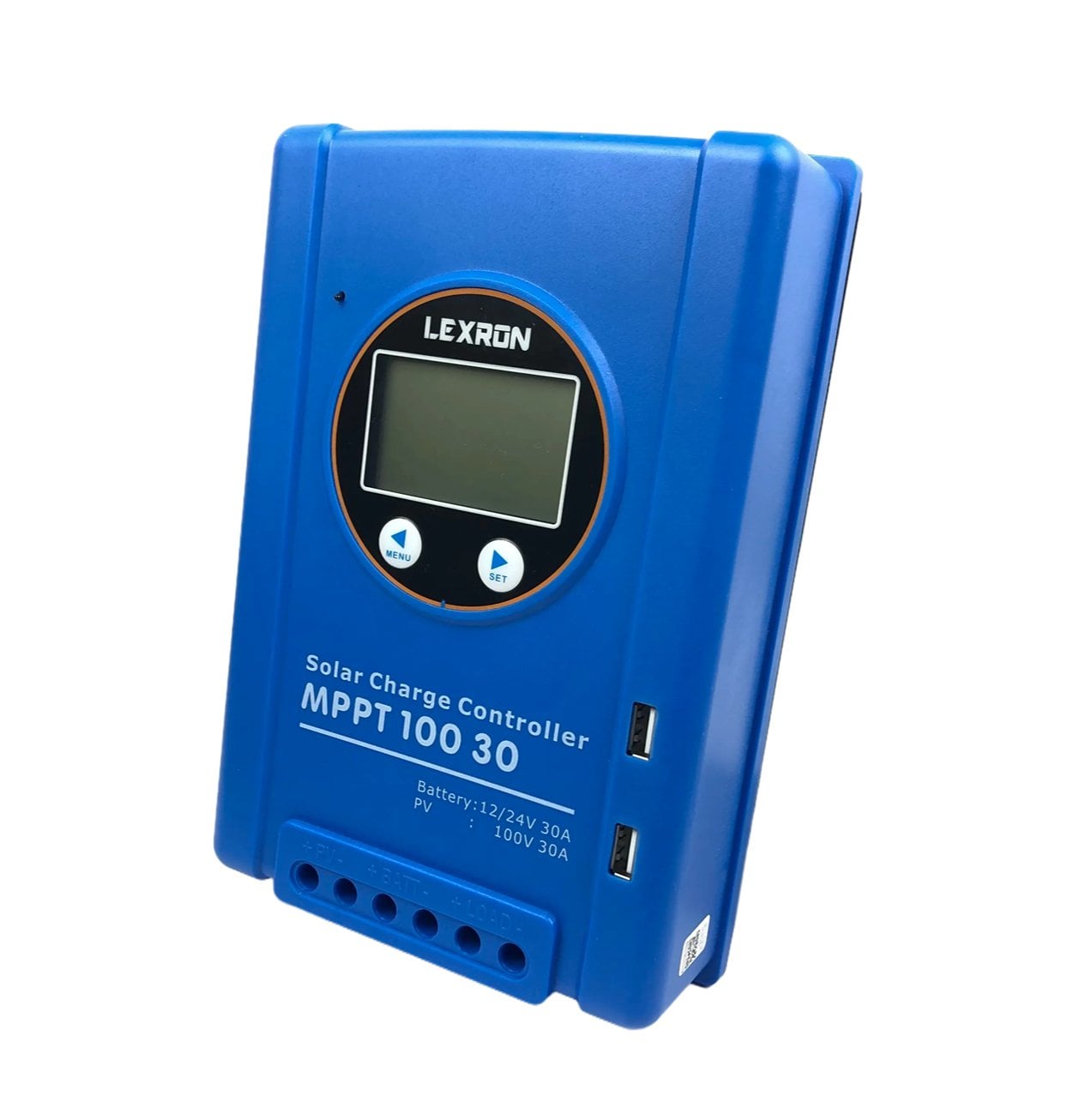

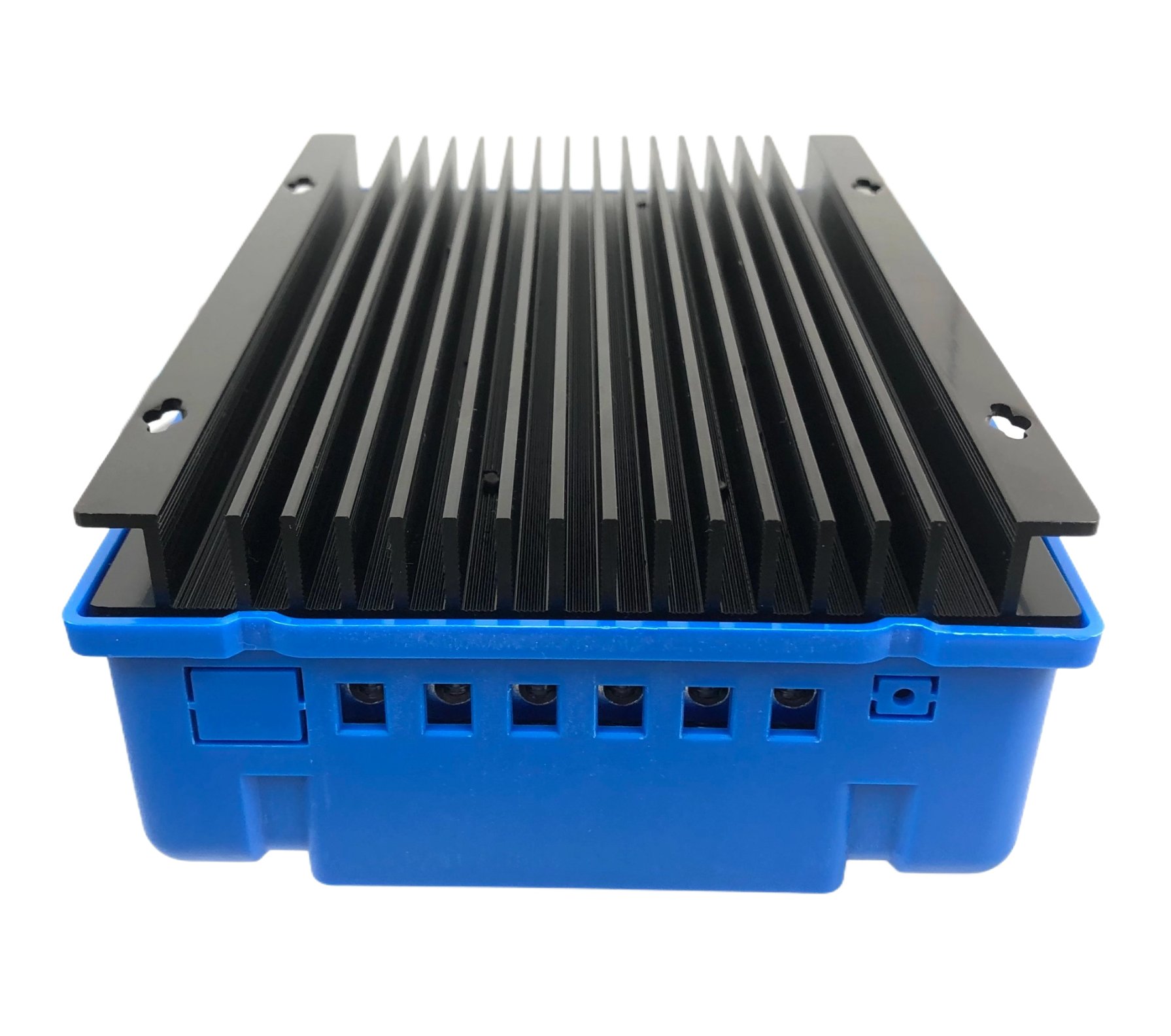

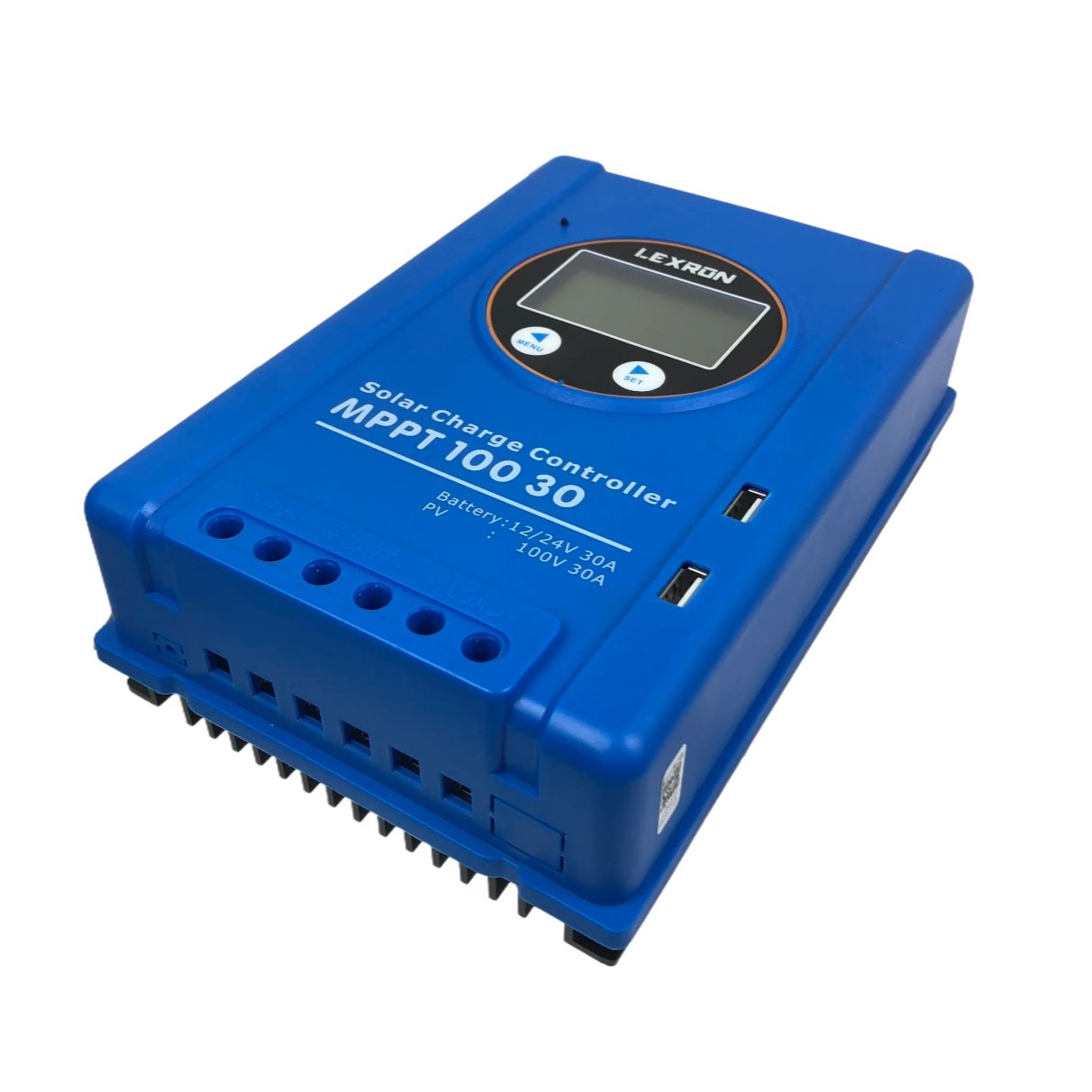

Lexron 30A 12V/24V MPPT Solar Şarj Kontrol Cihazı

MPPT Şarj Kontrol Cihazı Ne İşe Yarar?

Güneş paneli doğrudan aküye bağlanamaz. Panelin ürettiği gerilim gün içinde sürekli değişir ve akünün kabul edebileceği seviyenin üzerine çıkabilir. Şarj kontrol cihazı bu iki bileşen arasına girerek panelden gelen enerjiyi akünün şarj gerilimine düzenler, akü dolduğunda şarjı keser ve gece ters akım akmasını engeller.

MPPT cihazlar bu temel görevin ötesinde bir işlev daha yerine getirir: panelin maksimum güç noktasını bulup orada çalıştırır ve aradaki voltaj farkını akıma çevirir.

MPPT Neden Daha Fazla Enerji Üretir?

Bir güneş panelinin gücü, voltaj ile akımın çarpımıdır. 36 hücreli bir panel örneğin 18,6V ve 9,4A değerlerinde 175W üretir. Ancak 12V akü şarj edilirken sistem yaklaşık 13,5V’ta çalışır.

PWM cihazlarda panel, akünün voltajına çekilerek çalıştırılır: 13,5V × 9,4A = yaklaşık 127W. Aradaki 48W kayıp olarak gider.

MPPT cihaz ise paneli kendi maksimum güç noktasında (18,6V) çalıştırır, 175W gücü alır ve bunu akü tarafında voltaj düşürüp akım yükselterek aktarır: 13,5V × 13A = yaklaşık 175W. Kayıp yalnızca dönüştürme verimi kadardır.

Pratikte MPPT cihazlar PWM cihazlara göre %20-30 bandında daha fazla enerji kazandırır. Bu fark, panel voltajı akü voltajından ne kadar yüksekse o kadar büyür. Soğuk havalarda panel voltajı yükseldiği için kazanç kışın daha da belirginleşir.

Hangi Panellerle Kullanılır?

MPPT cihazların asıl avantajı, yüksek voltajlı panelleri düşük voltajlı akü sistemlerinde kullanabilmektir. 60 veya 72 hücreli şebeke tipi paneller (Vmp 30-48V bandında), MPPT cihaz olmadan 12V veya 24V akü şarjında kullanılamaz.

Bu modelin maksimum panel giriş voltajı 100V’tur. Bu sınır, iki adet 60 hücreli panelin seri bağlanmasına veya tek bir 72 hücreli panelin doğrudan kullanılmasına imkân verir. Seri bağlantıda Voc değerleri toplanır; soğuk hava payı bırakarak hesap yapın.

30A Sınıfı Ne Kadar Panel Kaldırır?

Şarj akımı ile akü gerilimi çarpılarak yaklaşık panel gücü bulunur: 12V akü sisteminde yaklaşık 390W, 24V akü sisteminde yaklaşık 780W. Bu değerler yaklaşık hesaplardır; kesin sınırlar için ürün kılavuzunu esas alın.

Kullanım Alanları

• Off-grid güneş enerjisi sistemleri
• Karavan ve tekne enerji sistemleri
• Bağ evi ve tiny house kurulumları
• Tarımsal sulama ve saha uygulamaları
• Kamera ve haberleşme istasyonları
• Solar aydınlatma sistemleri
• Yedek enerji ve akü şarj sistemleri

Teknik Özellikler

Üretici datasheet (PDF)

Kimler İçin Uygun?

Karavan, tekne ve bağ evi kurulumlarının en yaygın amper sınıfıdır. 100V panel giriş sınırı sayesinde şebeke tipi 60 ve 72 hücreli panelleri 12V veya 24V akü sisteminde kullanabilmenizi sağlar; bu da panel seçiminde esneklik demektir.

Sisteminizi tamamlamak için güneş panelleri, lityum aküler ve tam sinüs inverterler kategorilerimizi inceleyebilirsiniz.

Satın Almadan Önce Kontrol Edin

• Panel voltajı: Panel dizinizin toplam açık devre voltajı 100V’u aşmamalıdır.
• Soğuk hava düzeltmesi: Panel Voc değeri düşük sıcaklıklarda yükselir. String hesabını yılın en soğuk gününe göre yapın; aksi halde kış sabahlarında cihaz giriş sınırı aşılabilir.
• Şarj akımı: 30A şarj akımı sisteminizin ihtiyacını karşılamalıdır. Sistemi büyütmeyi planlıyorsanız bir üst amper sınıfını değerlendirin.
• Akü kimyası: Lityum akü kullanacaksanız cihazın LiFePO4 şarj profilini desteklediğini doğrulayın.
• Kablo kesiti: Akü tarafındaki akım panel tarafından yüksektir; kablo kesitini cihazın şarj akımına göre seçin.
