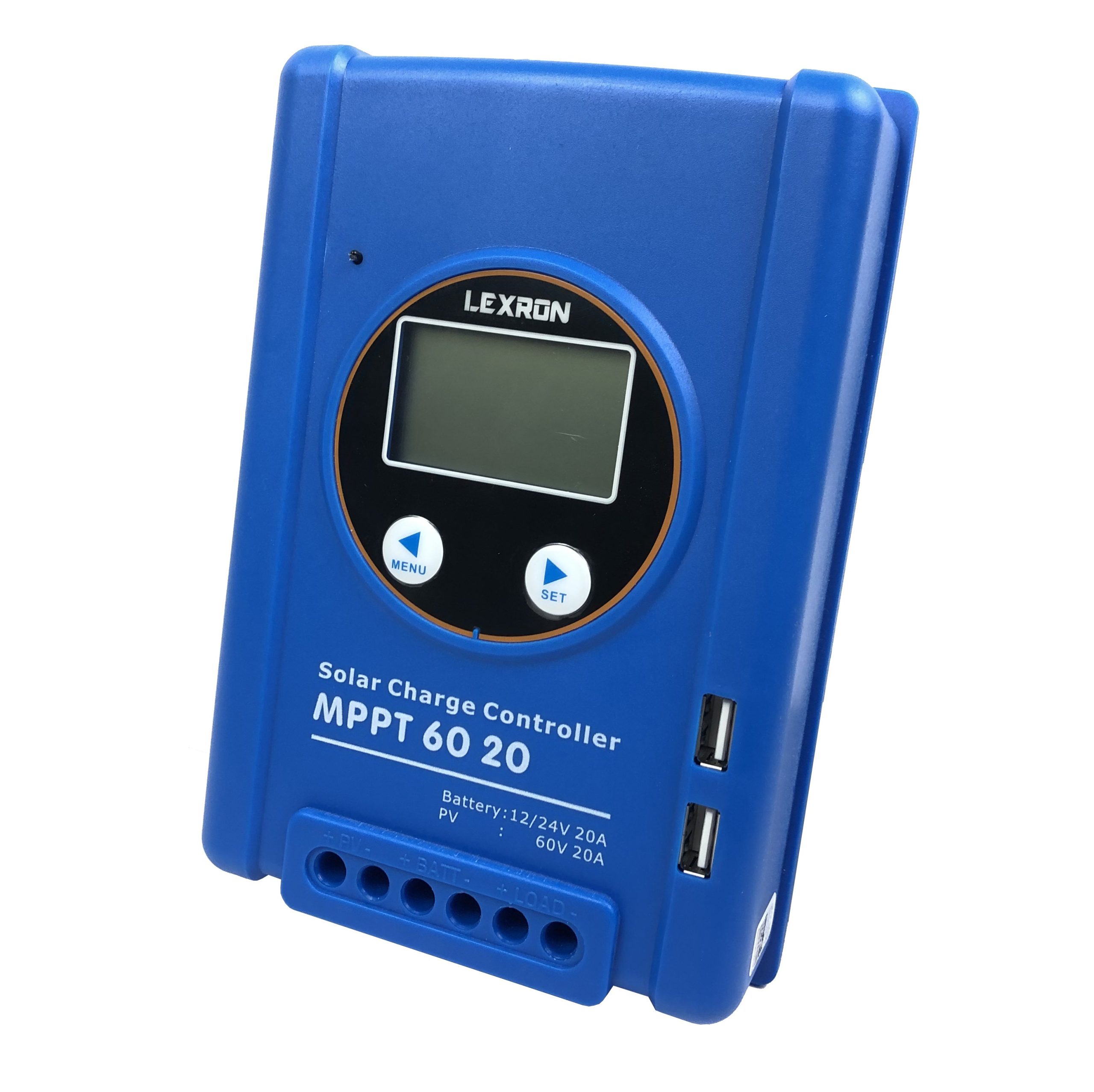

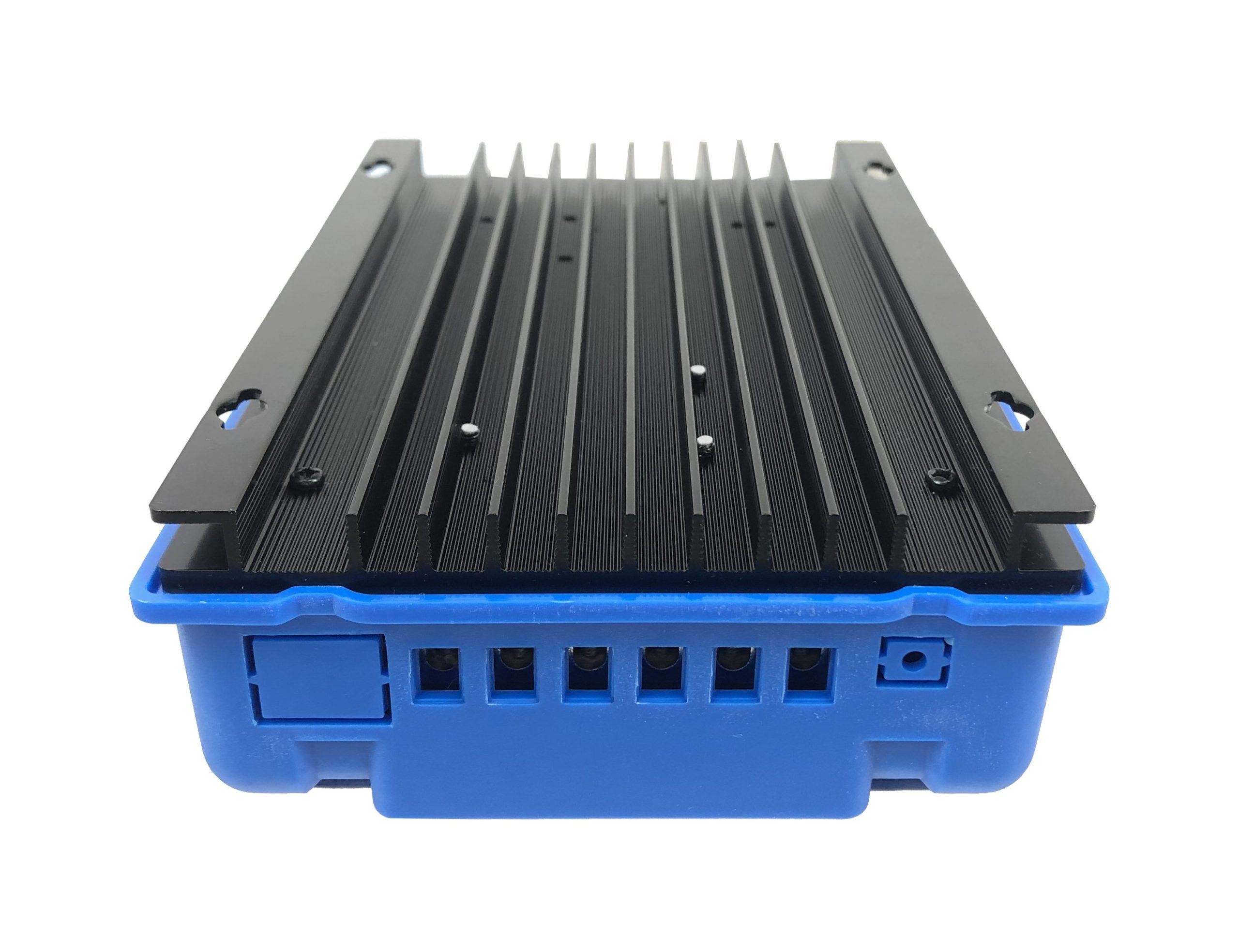

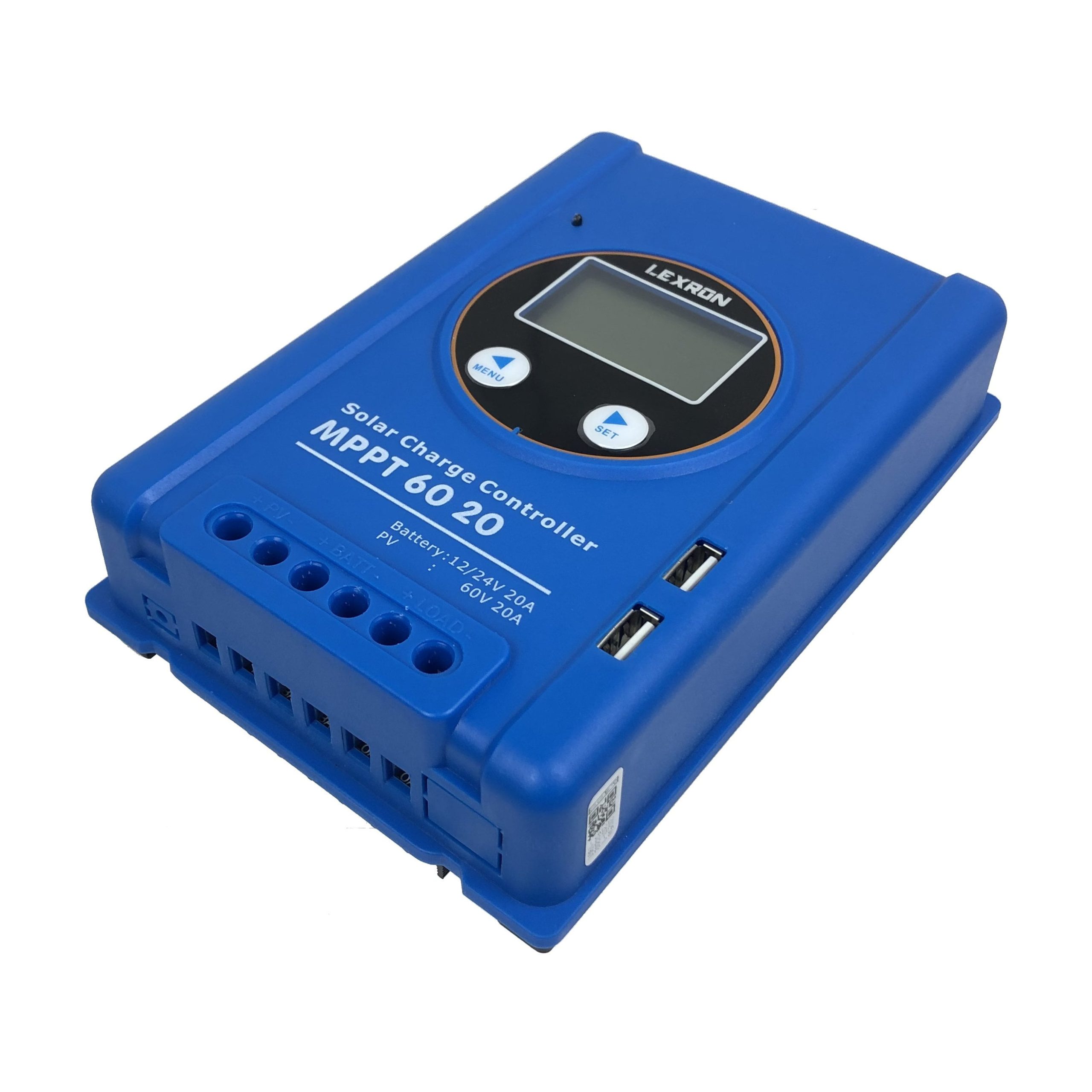

Lexron 20A 12V/24V MPPT Solar Şarj Kontrol Cihazı

MPPT Şarj Kontrol Cihazı Ne İşe Yarar?

Güneş paneli doğrudan aküye bağlanamaz. Panelin ürettiği gerilim gün içinde sürekli değişir ve akünün kabul edebileceği seviyenin üzerine çıkabilir. Şarj kontrol cihazı bu iki bileşen arasına girerek panelden gelen enerjiyi akünün şarj gerilimine düzenler, akü dolduğunda şarjı keser ve gece ters akım akmasını engeller.

MPPT cihazlar bu temel görevin ötesinde bir işlev daha yerine getirir: panelin maksimum güç noktasını bulup orada çalıştırır ve aradaki voltaj farkını akıma çevirir.

MPPT Neden Daha Fazla Enerji Üretir?

Bir güneş panelinin gücü, voltaj ile akımın çarpımıdır. 36 hücreli bir panel örneğin 18,6V ve 9,4A değerlerinde 175W üretir. Ancak 12V akü şarj edilirken sistem yaklaşık 13,5V’ta çalışır.

PWM cihazlarda panel, akünün voltajına çekilerek çalıştırılır: 13,5V × 9,4A = yaklaşık 127W. Aradaki 48W kayıp olarak gider.

MPPT cihaz ise paneli kendi maksimum güç noktasında (18,6V) çalıştırır, 175W gücü alır ve bunu akü tarafında voltaj düşürüp akım yükselterek aktarır: 13,5V × 13A = yaklaşık 175W. Kayıp yalnızca dönüştürme verimi kadardır.

Pratikte MPPT cihazlar PWM cihazlara göre %20-30 bandında daha fazla enerji kazandırır. Bu fark, panel voltajı akü voltajından ne kadar yüksekse o kadar büyür. Soğuk havalarda panel voltajı yükseldiği için kazanç kışın daha da belirginleşir.

Hangi Panellerle Kullanılır?

MPPT cihazların asıl avantajı, yüksek voltajlı panelleri düşük voltajlı akü sistemlerinde kullanabilmektir. 60 veya 72 hücreli şebeke tipi paneller (Vmp 30-48V bandında), MPPT cihaz olmadan 12V veya 24V akü şarjında kullanılamaz.

Bu modelin maksimum panel giriş voltajı 60V’tur. Bu sınır, tek bir 36 hücreli panelin veya tek bir 60 hücreli panelin doğrudan bağlanmasına imkân verir. Seri bağlantıda panellerin Voc değerleri toplanacağı için 60V sınırının aşılmamasına dikkat edin.

20A Sınıfı Ne Kadar Panel Kaldırır?

Şarj akımı ile akü gerilimi çarpılarak yaklaşık panel gücü bulunur: 12V akü sisteminde yaklaşık 260W, 24V akü sisteminde yaklaşık 520W. Bu değerler yaklaşık hesaplardır; kesin sınırlar için ürün kılavuzunu esas alın.

Kullanım Alanları

• Off-grid güneş enerjisi sistemleri
• Karavan ve tekne enerji sistemleri
• Bağ evi ve tiny house kurulumları
• Tarımsal sulama ve saha uygulamaları
• Kamera ve haberleşme istasyonları
• Solar aydınlatma sistemleri
• Yedek enerji ve akü şarj sistemleri

Teknik Özellikler

Üretici datasheet (PDF)

Kimler İçin Uygun?

Tek veya iki panelli küçük off-grid sistemler için uygundur. 12V veya 24V akü kullanan karavan, kulübe, saha kamerası ve bahçe aydınlatma kurulumlarında PWM yerine MPPT tercih ederek panelden alınan enerjiyi artırmak isteyen kullanıcılar için doğru sınıftır.

Sisteminizi tamamlamak için güneş panelleri, lityum aküler ve tam sinüs inverterler kategorilerimizi inceleyebilirsiniz.

Satın Almadan Önce Kontrol Edin

• Panel voltajı: Panel dizinizin toplam açık devre voltajı 60V’u aşmamalıdır.
• Soğuk hava düzeltmesi: Panel Voc değeri düşük sıcaklıklarda yükselir. String hesabını yılın en soğuk gününe göre yapın; aksi halde kış sabahlarında cihaz giriş sınırı aşılabilir.
• Şarj akımı: 20A şarj akımı sisteminizin ihtiyacını karşılamalıdır. Panel gücünüz bu sınırın üzerindeyse daha yüksek amper sınıfı seçin.
• Akü kimyası: Lityum akü kullanacaksanız cihazın LiFePO4 şarj profilini desteklediğini doğrulayın.
• Kablo kesiti: Akü tarafındaki akım panel tarafından yüksektir; kablo kesitini cihazın şarj akımına göre seçin.
