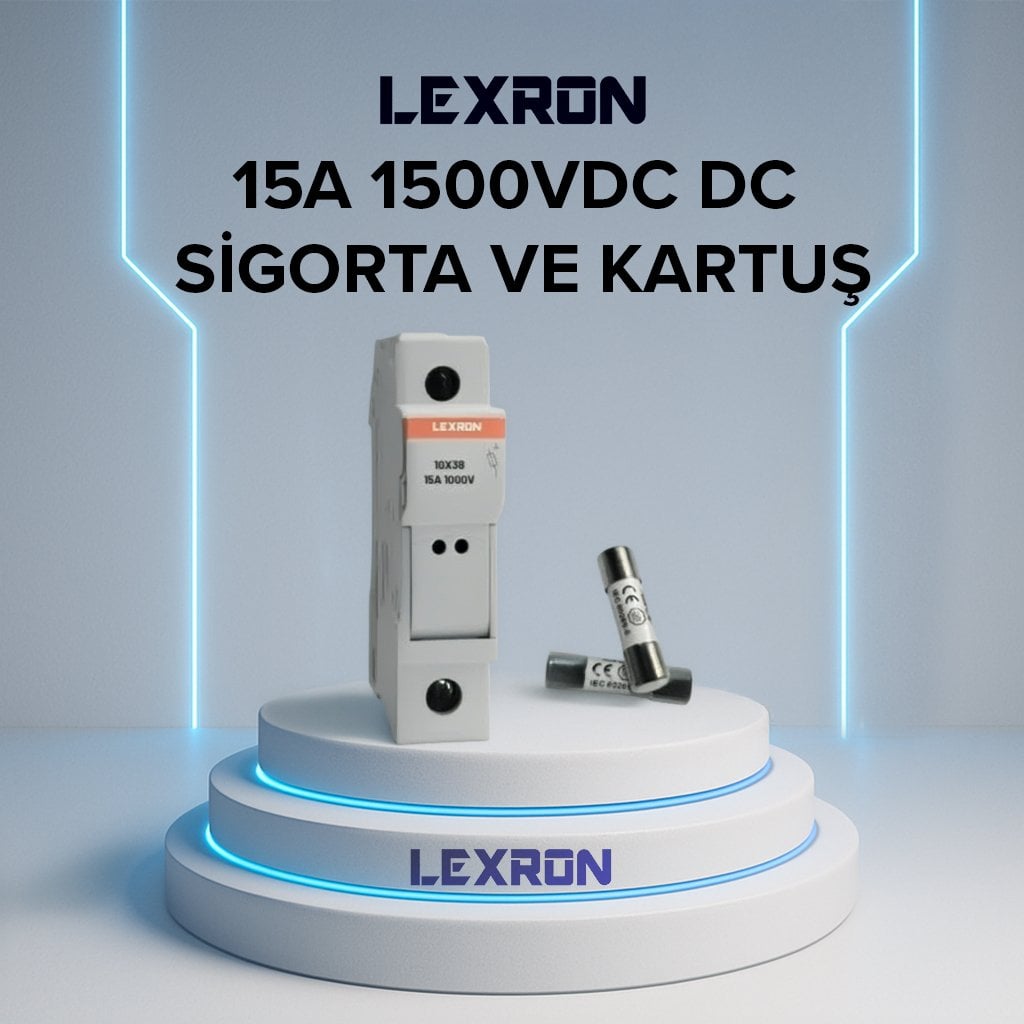

15A 1000V DC Solar Fişek Sigorta ve Yuvası | CE-UL-RoHS

DC Solar Sigorta Ne İşe Yarar?

Güneş enerjisi sistemlerinde DC tarafı, AC tarafından farklı davranır. Doğru akımda ark kendiliğinden sönmez; bu nedenle DC devrelerde kullanılan koruma elemanları özel olarak DC için tasarlanmış olmalıdır. AC sigortalar bu iş için uygun değildir.

Solar fişek sigortası, panel dizisi ile inverter veya şarj kontrol cihazı arasındaki devrede aşırı akım oluştuğunda devreyi keser. Kısa devre, ters akım ve paralel string arızalarında kablonun ve ekipmanın zarar görmesini önler.

Paralel Stringlerde Neden Gereklidir?

Tek bir panel dizisi (string) kullanıldığında sigorta çoğu zaman zorunlu değildir. Ancak iki veya daha fazla string paralel bağlandığında durum değişir.

Bir stringde arıza oluştuğunda diğer stringlerden bu arızalı string üzerine ters akım akabilir. Bu akım, tek bir stringin normal çalışma akımının katları düzeyine çıkabilir ve kabloyu aşırı ısıtarak yangın riski oluşturur. Her stringin kendi sigortası bu durumu engeller.

Doğru Sigorta Değeri Nasıl Seçilir?

Sigorta akımı, korumak istediğiniz stringin kısa devre akımının (Isc) üzerinde, ancak kablonun taşıyabileceği akımın altında olmalıdır.

Yaygın uygulama, sigorta değerini string Isc değerinin yaklaşık 1,5 katı olarak seçmektir. Panel üreticisinin datasheetinde genellikle maksimum seri sigorta değeri (Maximum Series Fuse Rating) belirtilir; bu değer aşılmamalıdır.

Gerilim tarafında ise dizinin en düşük saha sıcaklığındaki açık devre geriliminin 1000V DC sınırını aşmadığı doğrulanmalıdır. Soğuk havalarda panel gerilimi yükselir.

Kullanım Alanları

• Güneş paneli string koruması
• DC birleştirme (combiner) panoları
• İnverter ve şarj kontrol cihazı giriş koruması
• Akü ve DC dağıtım devreleri
• Off-grid ve hibrit sistem panoları
• Çatı üstü ve arazi tipi kurulumlar

Teknik Özellikler

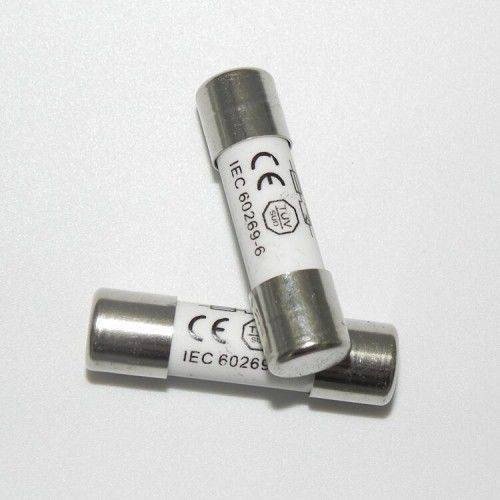

Tip: DC fişek sigorta
Anma Akımı: 15A
Anma Gerilimi: 1000V DC
Sigorta Yuvası: Dahil

Satın Almadan Önce Kontrol Edin

• Akım değeri: 15A değeri, korunacak stringin kısa devre akımına ve panel datasheetindeki maksimum seri sigorta değerine uygun olmalıdır.
• Gerilim sınırı: Dizinin en düşük sıcaklıktaki açık devre gerilimi 1000V DC’yi aşmamalıdır.
• Pano uyumu: Yuvanın ray tipi ve pano içindeki yerleşimi önceden planlanmalıdır.
• Kurulum: Montaj ve değişim, enerji kesilerek yetkin bir elektrik uzmanı tarafından yapılmalıdır.

DC Devre Korumasında Nelere Dikkat Edilmeli?

Güneş enerjisi sistemlerinde koruma elemanı seçimi, sistemin güvenliği kadar sigorta ve garanti süreçleri açısından da önem taşır.

DC ve AC ekipmanı karıştırmayın. Doğru akımda ark kendiliğinden sönmez; bu nedenle DC devrelerde yalnızca DC için üretilmiş sigorta ve şalterler kullanılmalıdır. Görünüş olarak benzeyen AC ekipmanı bu görev için uygun değildir ve arıza anında devreyi kesemeyebilir.

Gerilim sınırını en soğuk güne göre hesaplayın. Panel dizisinin açık devre gerilimi düşük sıcaklıklarda yükselir. Kış sabahlarında ölçülen değer, etiket değerinin %10-15 üzerine çıkabilir. Koruma elemanının anma gerilimi bu en yüksek değeri karşılamalıdır.

Akım değerini panel datasheetinden doğrulayın. Panel üreticileri teknik belgelerinde maksimum seri sigorta değerini (Maximum Series Fuse Rating) belirtir. Seçilecek sigortanın anma akımı bu değeri aşmamalı, aynı zamanda stringin normal çalışma akımının üzerinde kalmalıdır.

Paralel string sayısını dikkate alın. İki string paralel bağlandığında sigorta genellikle zorunlu değildir; üç ve üzeri stringte her string için ayrı koruma önerilir. Arızalı bir stringe diğerlerinden akacak ters akım, kablonun taşıma kapasitesini aşabilir.

Montajı enerjisiz yapın. Panel dizisi gün ışığında sürekli gerilim üretir. Sigorta değişimi ve pano müdahalesi, DC şalter kapatılarak ve gerekli güvenlik önlemleri alınarak yetkin bir kişi tarafından yapılmalıdır.
