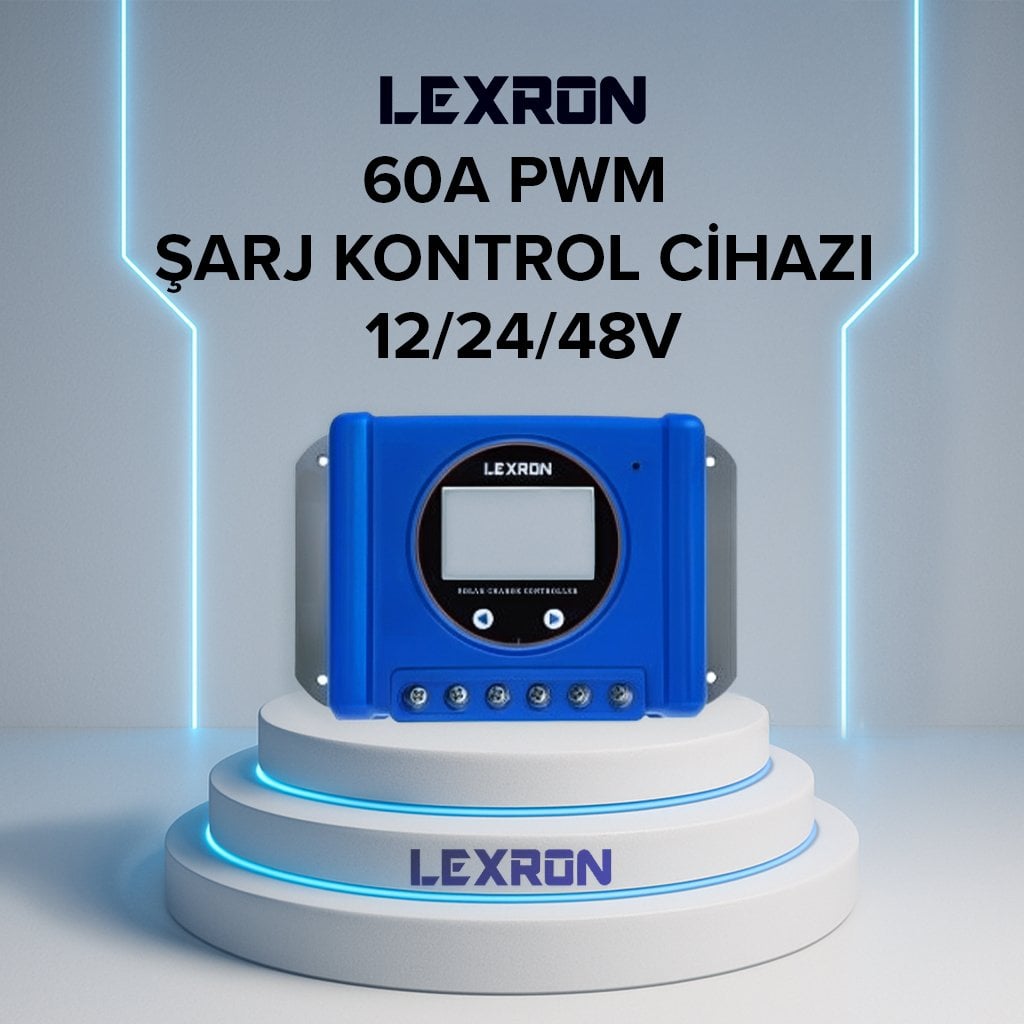

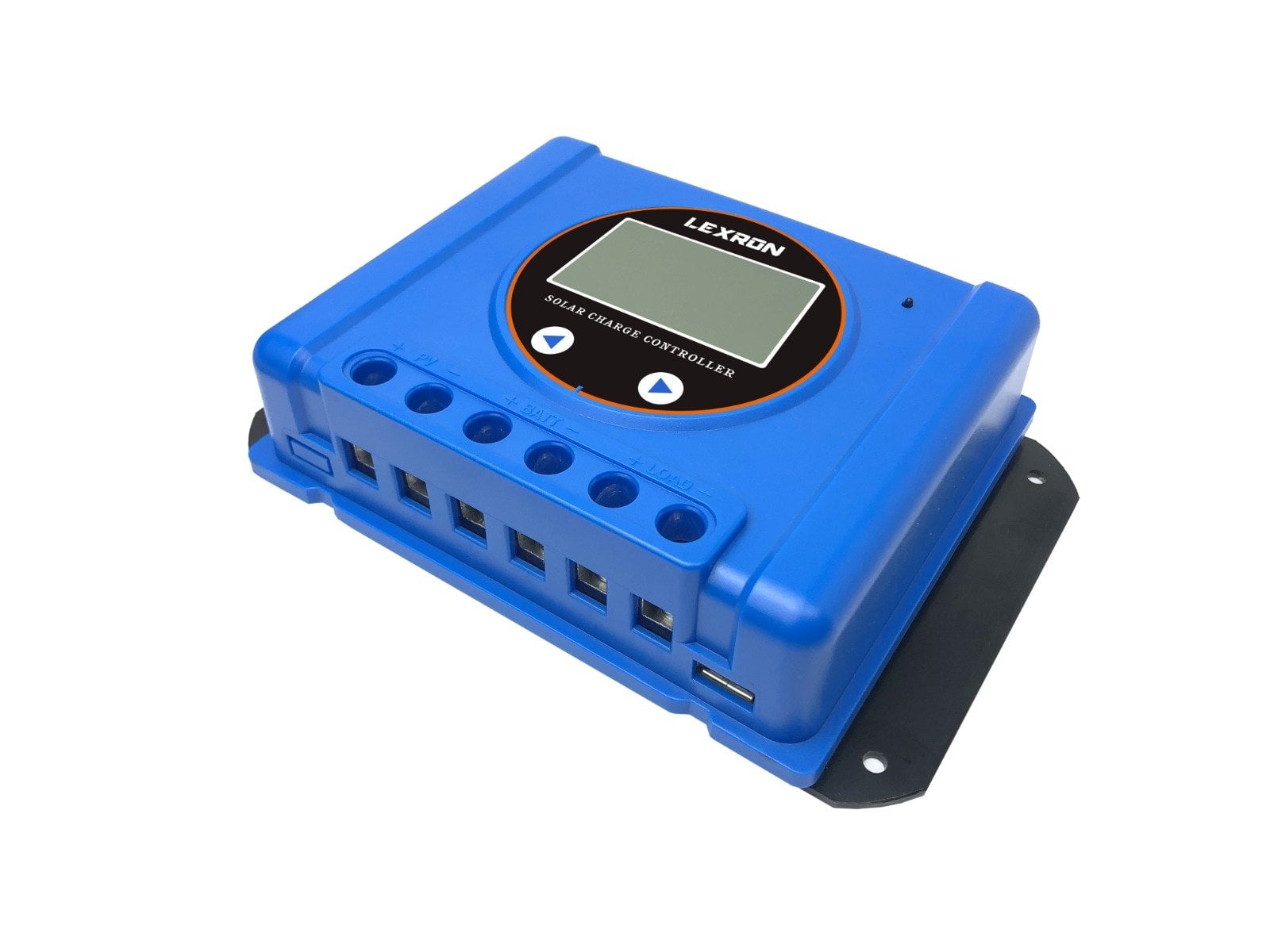

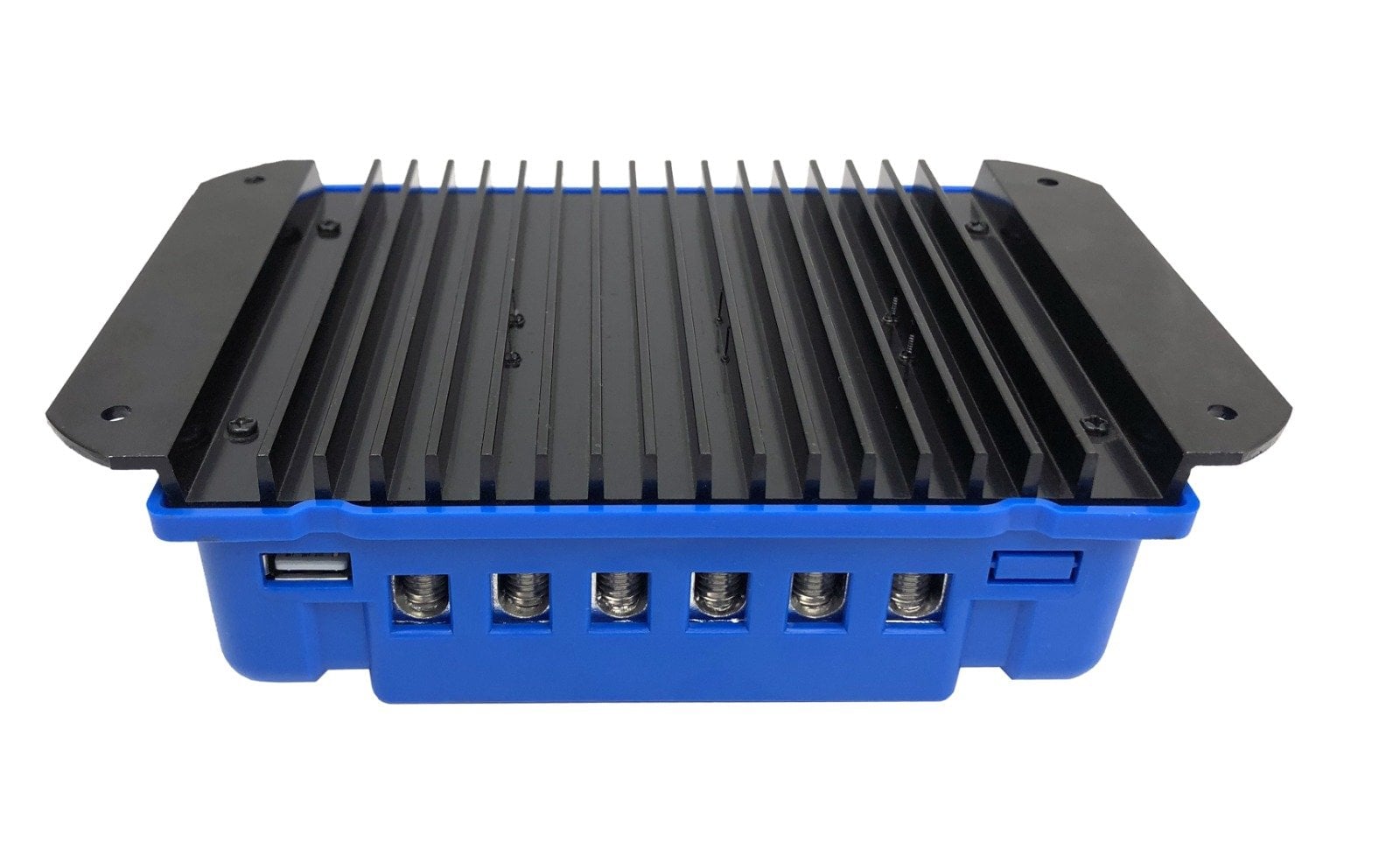

Lexron 60A 12V/24V/48V PWM Solar Şarj Kontrol Cihazı

Şarj Kontrol Cihazı Ne İşe Yarar?

Güneş paneli doğrudan aküye bağlanamaz. Panelin ürettiği gerilim gün içinde sürekli değişir ve akünün kabul edebileceği seviyenin üzerine çıkabilir. Kontrolsüz şarj, akünün aşırı şarj olmasına, ısınmasına ve ömrünün kısalmasına yol açar.

Şarj kontrol cihazı bu iki bileşen arasına girer. Panelden gelen enerjiyi akünün şarj gerilimine düzenler, akü dolduğunda şarjı keser veya azaltır ve gece panel üzerinden ters akım akmasını engeller. Off-grid bir sistemde akü ömrünü belirleyen en kritik bileşenlerden biridir.

PWM Nasıl Çalışır?

PWM (Pulse Width Modulation – darbe genişlik modülasyonu), paneli doğrudan aküye bağlayıp şarj akımını hızlı açma-kapama darbeleriyle düzenleyen bir yöntemdir. Akü doldukça darbelerin süresi kısalır ve şarj akımı kademeli olarak azalır.

Bu yöntemde panel, akünün gerilim seviyesine çekilerek çalıştırılır. Yani 12V akü şarj edilirken panel de yaklaşık 13-14V bandında çalışır. Panelin maksimum güç noktası bu gerilimin üzerindeyse aradaki fark kayıp olarak ortaya çıkar.

PWM mi MPPT mi?

İki teknoloji arasındaki seçim, panelinizin voltajına ve sistem büyüklüğüne bağlıdır.

PWM şu durumlarda doğru tercihtir: Panel voltajı akü voltajına yakınsa (36 hücreli, Vmp 18-21V bandındaki paneller 12V akü için), sistem küçükse ve maliyet önceliğinizse. Bu koşullarda PWM ile MPPT arasındaki verim farkı küçüktür ve ek maliyeti karşılamaz.

MPPT şu durumlarda gereklidir: Panel voltajı akü voltajından belirgin şekilde yüksekse (60 veya 72 hücreli paneller, Vmp 30V üzeri), sistem büyükse veya soğuk iklimde çalışıyorsanız. Bu koşullarda MPPT, panelin yüksek voltajını akü voltajına dönüştürürken gücü koruyarak %20-30 bandında daha fazla enerji kazandırır.

Özetle: 12V akü + 36 hücreli panel kurulumunda PWM yeterlidir. Şebeke tipi panel (60/72 hücre) kullanıyorsanız MPPT şarj kontrol cihazı tercih edilmelidir.

60A Sınıfı Ne Kadar Panel Kaldırır?

Şarj kontrol cihazının amper değeri, aküye verebileceği maksimum şarj akımını ifade eder. Bağlanabilecek panel gücü, bu akım ile akü gerilimi çarpılarak yaklaşık olarak bulunur:

• 12V akü: yaklaşık 720W panel
• 24V akü: yaklaşık 1440W panel
• 48V akü: yaklaşık 2880W panel

Bu değerler yaklaşık hesaplardır ve panel bağlantı düzenine göre değişir. Kesin sınırlar için ürünle birlikte gelen kullanım kılavuzunu esas alın. Panelin kısa devre akımı (Isc), cihazın amper sınırının altında kalmalıdır.

Panel Voltajını Kontrol Edin

Amper değeri kadar önemli olan ikinci nokta panelin açık devre voltajıdır (Voc). Seri bağlanan panellerde Voc değerleri toplanır ve cihazın giriş sınırını aşabilir.

Ayrıca soğuk havalarda panel Voc değeri yükselir. Kış sabahlarında ölçülen voltaj, etiket değerinin %10-15 üzerine çıkabilir. String hesabını yılın en soğuk sıcaklığına göre yapmak gerekir.

Kullanım Alanları

• Karavan ve tekne solar sistemleri
• Bağ evi ve kulübe aydınlatma kurulumları
• Tarımsal sulama ve saha uygulamaları
• Kamera ve haberleşme istasyonları
• Solar aydınlatma direkleri
• Taşınabilir kamp enerji setleri
• Akü şarj ve bakım sistemleri

Teknik Özellikler

Üretici datasheet (PDF)

Kimler İçin Uygun?

Büyük off-grid kurulumlar ve 48V sistem kuran kullanıcılar için uygundur. 48V desteği, PWM sınıfında bu kapasitede seçenek arayan bağ evi ve tarımsal sulama kurulumları için öne çıkar.

Sisteminizi tamamlamak için güneş panelleri, aküler ve inverterler kategorilerimizi inceleyebilirsiniz.

Satın Almadan Önce Kontrol Edin

• Akü gerilimi: Sisteminiz 12V / 24V / 48V sınıflarından birinde olmalıdır.
• Panel akımı: Panelinizin kısa devre akımı (Isc) 60A değerinin altında kalmalıdır. Paralel bağlanan panellerde akımlar toplanır.
• Panel voltajı: Panelin açık devre voltajı (Voc) cihazın giriş sınırını aşmamalıdır. Seri bağlantıda voltajlar toplanır, soğuk havada yükselir.
• Panel tipi: 60 veya 72 hücreli şebeke tipi panel kullanıyorsanız PWM yerine MPPT cihaz tercih edin.
• Akü kimyası: Lityum akü kullanacaksanız cihazın lityum şarj profilini desteklediğini doğrulayın.
